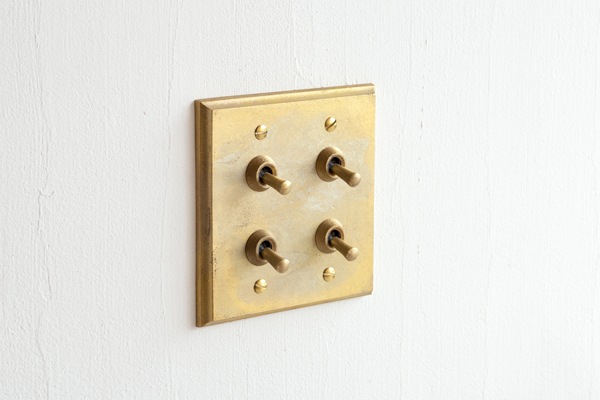

真鍮鋳物のトグルスイッチを取り付けた、操作感の心地よいスイッチプレートです。こちらはスイッチごとに点灯箇所を示すネームを入れるセミオーダータイプです。複数スイッチの場合にも点灯箇所が分かりやすくなります。

様々な形状のプレートをご用意していますので、使用環境によって大きさやスイッチ数を選ぶことができます。


※ネコポス不可アイテムです。

【商品詳細】
・商品名:スイッチプレート 1112 4口
・サイズ:116×120×9(34) (W×H×D mm (つまみ含む)

【セット内容】
・台座 ・3路対応トグルスイッチ
・つまみカバー
・ナットカバー
・真鍮のマイナスネジ
※埋め込みボックスと圧着端子は含まれません

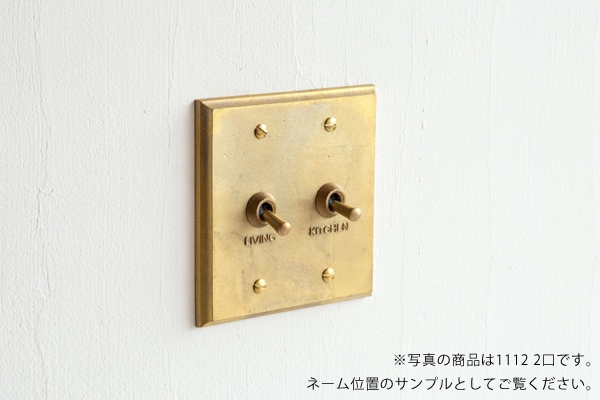

【オプション ネーム入れ】
・ネーム入れ
・特注ネーム入れ対応 大文字7文字まで(指定フォントのみ・レイアウト確認なし)

【取り付けについて】
本商品は、◇PSE適合性検査をクリアしています。
取り付け作業には電気工事士の資格が必要となりますので、専門業者の方に取り付けをお願いしてください。

《スイッチの仕様》

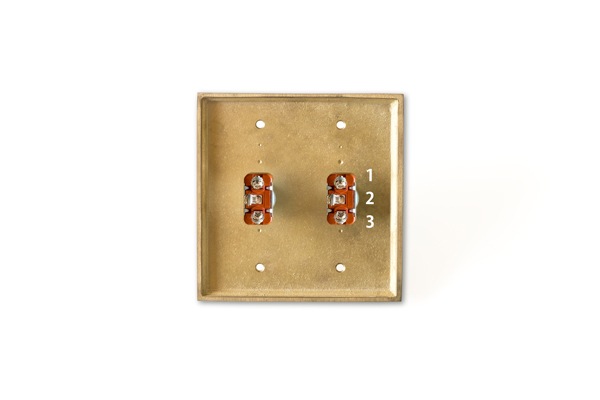

スイッチプレートは、ネジ式の仕様になります。(裏面画像参照)
裸端子はR2-3.5をご使用ください。
《3路配線》
上から「1・2・3」の番号が表記されてますが、Panasonic等の一般的なスイッチに置き換えると「0」の位置が弊社スイッチの「2」にあたりますので『黒』を配線してください。3路の場合は、「1」と「3」にそれぞれに『赤』『白』をつないでください。
《片切り配線》
3路同様「2」の位置に『黒』をつないでください。片切りの場合、「3」の位置に『白』をつなぐと、スイッチを上にしたときに[ON]、下にしたときに[OFF]へ切り替わります。


本商品は、◇PSE適合性検査をクリアしています。
取り付け作業には電気工事士の資格が必要となりますので、専門業者の方に取り付けをお願いしてください。
スイッチプレート丸、四角、六角に対しては、未来工業の「SB-1H」などの埋め込みボックス(あとばさみタイプは仕様できません)を、90度回転させ、穴位置を横にして使用します。
その他のサイズに関しては、Panasonic、未来工業等の一般的な埋込みボックスに合うビスピッチになります。
詳細は、右記の『施工説明書』をご参照ください。

取付場所や使用頻度によっても異なりますが、カチカチと上下するつまみ部分は、触れるほどにツヤが生まれて色濃く変化する様子をお楽しみください。
プレート部分は、手で触れる機会が少ないと思いますので、時間の経過とともに自然と味わい深く変化していきます。

日々のお手入れは、ハンディタイプのモップなどでなでるようにほこりを落としてください。
つまみ部分の汚れが気になる場合には、除菌シートや固く絞った布巾で拭いていただければと思います。
水気や水滴が長時間ついている状態だと変色する恐れがありますので、ご注意ください。

  • ※ピカールなどの市販の金属磨きや重曹、その他薬品で磨くと、表面の質感が変わって変色しやすくなったり、傷ついてしまう可能性もございますので、使用しないでください。

スイッチプレート 1112 4口 ネーム入れ

20,460円(税込)

ネーム「1」(オプション)

ネーム「2」(オプション)

ネーム「3」(オプション)

ネーム「4」(オプション)



■ 特注ネームの記入(オプション)
特注ネームをご希望の場合は、上記プルダウンメニューより「特注(+3168円)」を選択してください。
下記のテキストボックスには、選択した番号に入れる単語を記入してください

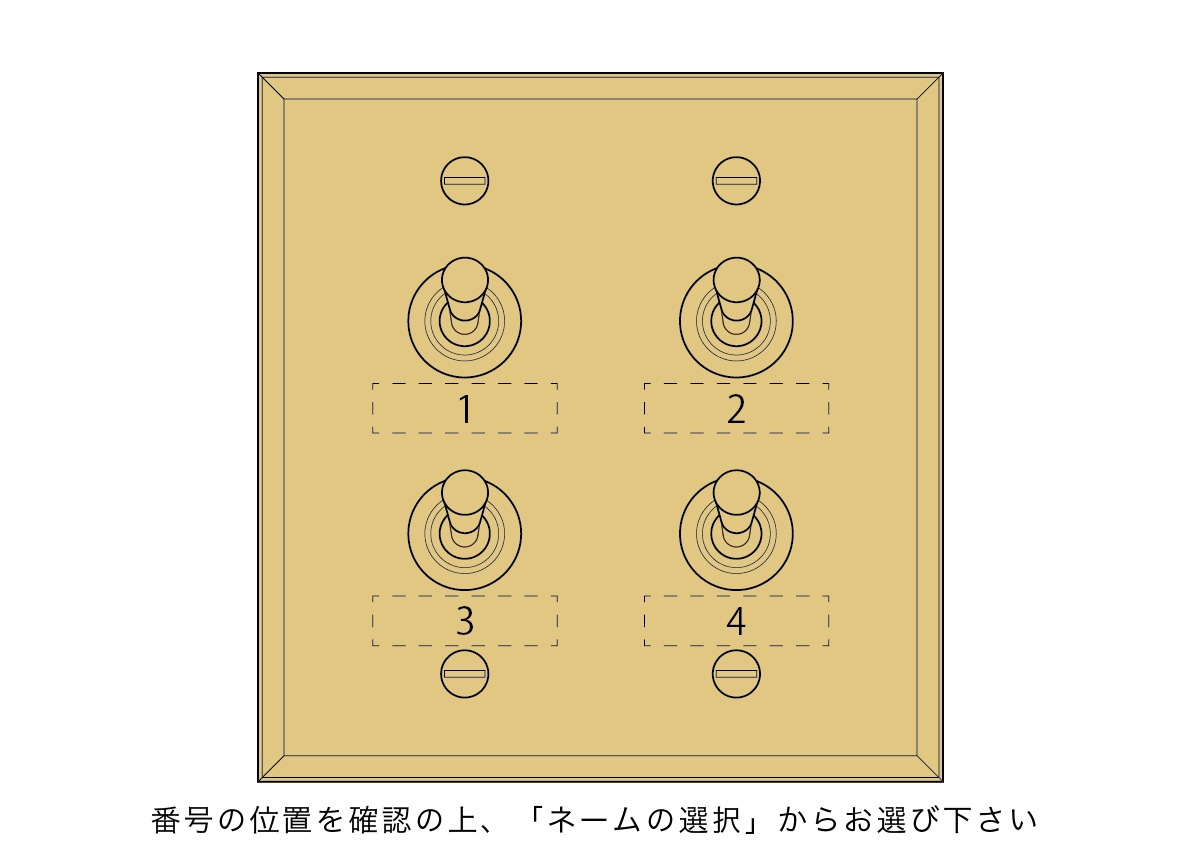

(スライド画像で番号の位置を確認ください)
​※大文字 英数字7文字まで

(1)の位置のネーム

最大7文字/1行まで

利用可能文字:半角英字/半角数字

(2)の位置のネーム

最大7文字/1行まで

利用可能文字:半角英字/半角数字

(3)の位置のネーム

最大7文字/1行まで

利用可能文字:半角英字/半角数字

(4)の位置のネーム

最大7文字/1行まで

利用可能文字:半角英字/半角数字
